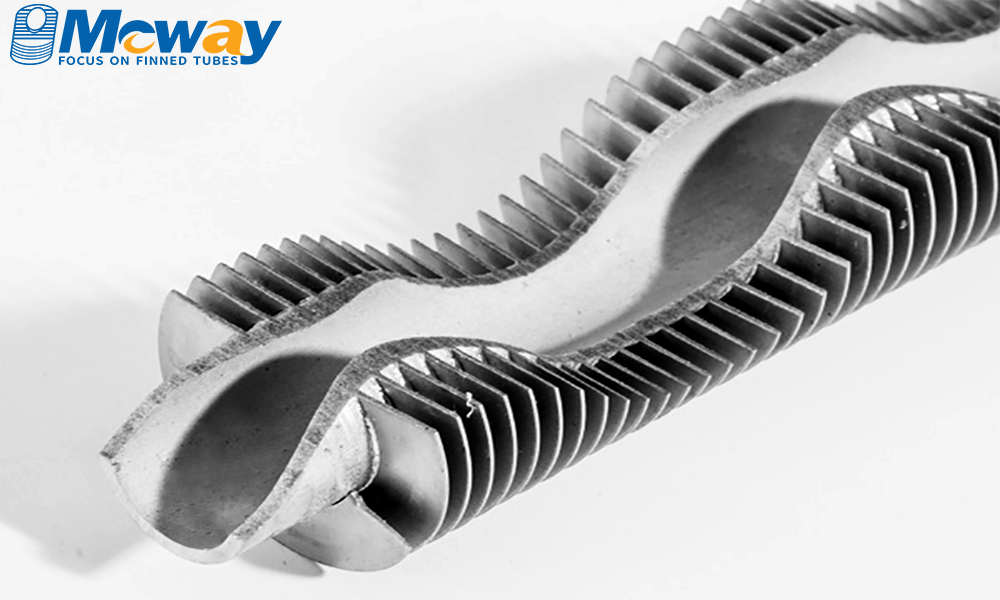

Quando viene fabbricato lo scambiatore di calore, viene realizzato principalmente di due bobine, che formeranno direttamente due canali a spirale uniformi. Durante il funzionamento, i due supporti di trasferimento di calore possono condurre un flusso di controcorrente completo, migliorando notevolmente l'effetto di scambio di calore. Anche se i due piccoli media di differenza di temperatura possono ottenere l'effetto di scambio di calore ideale.
Il tubo di collegamento dello scambiatore di calore sul guscio è principalmente di struttura tangenziale, con una piccola resistenza locale durante il funzionamento. Poiché la curvatura del canale a spirale è uniforme, il flusso liquido nell'apparecchiatura non ha una svolta grande e la resistenza totale è piccola. Pertanto, la portata di progettazione può essere migliorata per avere un'elevata capacità di trasferimento di calore.
Quando uno scambiatore di calore singolo non può soddisfare i requisiti di utilizzo, è possibile combinare più scambiatori di calore, ma la combinazione deve soddisfare i seguenti requisiti: combinazione parallela, combinazione in serie, attrezzature e spaziatura dei canali sono uguali. Combinazione ibrida: un canale in serie parallele e un canale.
Funzione componente dello scambiatore di calore
1. Piatto di pressione fissa: non è in contatto con il fluido ed è sigillato pressando la guarnizione dopo essere stata fissata con bulloni di serraggio.
2. Guarnizione di scambio di calore: fornire canale a flusso medio e superficie di scambio di calore.
3. Guarnizione di tenuta: prevenire la sintesi del fluido o perdite e distribuirla tra piastre diverse.
4. Ugello e flangia: fornire ingresso e uscita per il fluido.
5. Asta di guida superiore e inferiore: sopportare il peso delle piastre e installare le dimensioni per far scorrere le piastre tra loro. Le aste di guida sono generalmente più lunghe delle piastre di scambio di calore, in modo da allentare i bulloni di serraggio e far scorrere le piastre per l'ispezione e la pulizia.
6. Dispositivo di rotolamento: la piastra di pressione mobile o la partizione intermedia possono scorrere sulle aste di guida superiore e inferiore per facilitare il gruppo, lo smontaggio, l'ispezione e la manutenzione.
7. Piastra di pressione mobile: utilizzata con piastra di pressione fissa, può scorrere sull'asta di guida per facilitare il montaggio, lo smontaggio, l'ispezione e la manutenzione.
8. Pilastro anteriore: supporta il peso dello scambiatore di calore per integrare l'intero scambiatore di calore.
9. Bullone di serraggio: premere il gruppo della piastra per sigillare lo scambiatore di calore nel suo insieme.
10. Dimensione compatta. Sostituire la guarnizione quando viene premuta a una dimensione inferiore.
11. Partizione intermedia: la partizione intermedia è installata in diverse posizioni tra la piastra di pressione fissa e la piastra di pressione mobile, in modo che un'attrezzatura possa elaborare più supporti contemporaneamente ed eseguire il funzionamento in più fasi.
